Amit nem látsz, de folyamatosan a pénzedbe kerül
A napelemek felülete szabad szemmel gyakran hibátlannak tűnik, miközben a mélyben olyan fizikai és elektromos rendellenességek bújhatnak meg, amelyek nap mint nap rontják a rendszer hatásfokát. Legyen szó egy vihar okozta mikrorepedésről, potenciálindukált degradációról (PID) vagy egy meghibásodott bypass diódáról, a következmények egyértelműek:
Jelentős hozamkiesés: Mivel a panelek sorba vannak kötve, egyetlen meghibásodott cella az egész kör teljesítményét visszahúzza. Észrevétlenül veszítheted el a termelésed 10-20%-át.
Fizikai tűzveszély: A sérült pontokon a hőmérséklet drasztikusan megemelkedik. Ezek a hotspotok extrém esetben a 100-150°C-ot is elérhetik, ami kritikus tűzveszélyt jelent a tetőszerkezetre nézve.
Elvesztett garancia: Ha a hibát nem fedezik fel időben és nem készül róla szakszerű mérési jegyzőkönyv, eleshetsz a panelekre vonatkozó gyártói garancia érvényesítésétől.
Így működik a hőkamerás diagnosztika
Amikor egy napelemcella fizikai vagy elektromos sérülést szenved, az áramtermelés helyett ellenállásként kezd viselkedni. A rendszerben keringő elektromos energia ezen a szűk keresztmetszeten nem tud akadálytalanul áthaladni, így az el nem vezetett teljesítmény hő formájában menthetetlenül eltűnik és fogyasztóvá válik.
Nagy felbontású radiometrikus hőkameráink pontosan ezt a hőmérséklet-gradienst érzékelik a környező, egészséges cellákhoz képest. A felmérést a maximális termikus kontraszt elérése érdekében névleges terhelés alatt, magas (legalább 600 W/m²) besugárzási értéknél végezzük. A technológia révén a legkisebb anomáliák is azonnal, tűpontosan lokalizálhatóak.
Miért ez a leggyorsabb és leghatékonyabb módszer?
A hőkamerával történő vizsgálat a ma elérhető legfejlettebb roncsolásmentes anyagvizsgálati eljárás a fotovoltaikus rendszerek esetében.
Abszolút pontosság: A radiometrikus adatok alapján centiméteres pontossággal megmondható, hogy melyik panel, vagy éppen melyik csatlakozó a hiba forrása.
Villámgyors felmérés: A vizuális és termális adatok rögzítése a teljes tetőfelületen mindössze perceket vesz igénybe. Nem kell napokig tartó, drága és veszélyes kézi mérésekkel bajlódni.
Zéró leállás: A rendszert nem kell lekapcsolni a vizsgálathoz. Sőt, a hőképződés jelensége csak akkor mérhető megbízhatóan, ha a napelemek aktívan termelnek.
Mennyit veszítesz egyetlen hibás panelen? És többön?
Sokan azt gondolják, hogy ha egy többpaneles rendszerből egy megsérül, akkor egyszerűen csak annak az egy panelnek a termelését veszítik el. A valóságban azonban a fizika nem így működik. Egyetlen rejtett hiba évente 150, de extrém esetben akár 1500 kWh energiát is felemészthet. Miért történik mindez?
A minimum veszteség: Amikor a védelem beavatkozik (~150 kWh/év)
A modern napelemek celláit bypass diódák védik. Ha a panel egy része megsérül (például egy láthatatlan mikrorepedés miatt), ez a dióda kinyit, és egyszerűen „kikerüli” a hibás szekciót. Ez a szerencsésebb eset: ilyenkor csak az adott panel teljesítményének 33%-át bukod el, ami egy átlagos méretű rendszernél évi ~150 kWh garantált veszteség.
A szűk keresztmetszet effektus: A dominó-elv (~1000-1500 kWh/év)
A napelemek sorba vannak kötve egymással az inverterig. A soros áramkörök alapszabálya, hogy a rendszer áramerősséget mindig a legnagyobb ellenállású, azaz a leggyengébben teljesítő elem határozza meg.
Ha egy panel súlyosabb cellatörés vagy kiterjedt PID-jelenség miatt csak a névleges áram 70%-át engedi át, az az összes többi, tökéletesen működő panel teljesítményét is 70%-ra fojtja le. Ilyenkor az egész panelhálózat hozama drasztikusan visszaesik, és a veszteség hirtelen a többszörösére ugrik.
Hová tűnik az el nem vezetett energia? (A tűzveszély)
Az elektromos energia nem vész el. Az a teljesítmény, ami az ellenállás miatt nem tud áthaladni a hibás cellán, hő formájában menthetetlenül elveszik. A panel szó szerint elkezdi „elfűteni” a saját rendszered által megtermelt áramot. Így jönnek létre a kritikus hotspotok, amelyek amellett, hogy folyamatosan égetik a pénzedet, extrém esetben a tetőszerkezetet is veszélyeztetik.
Ne várd meg, amíg a fizika ellened dolgozik!
A felmérést követően jegyzőkönyvet készítünk, melyhez mellékeljük a látható és termális tartományban készült felvételeket és jelezzük a hibás paneleket, a további beavatkozások szükségességét.

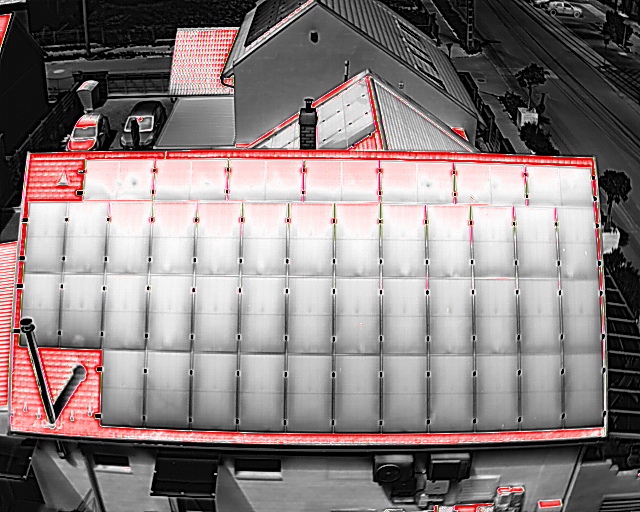

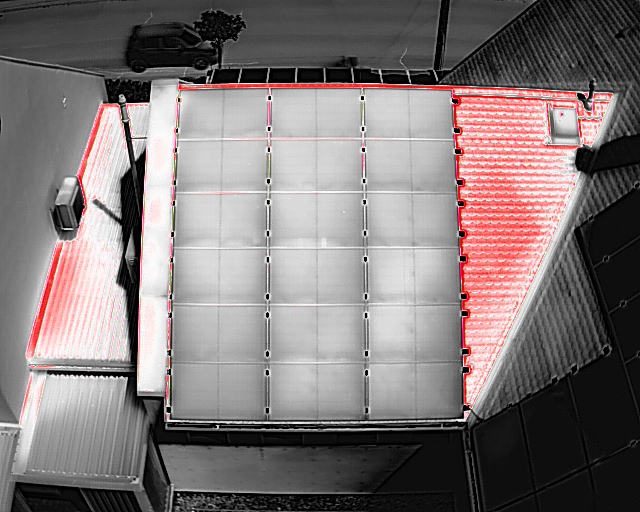

Hogyan néznek ki az egészséges és hogyan a hibás panelek?
A paneleket termelés közben kell felmérnünk, mert ekkor mutatkoznak meg azok a hőkülönbségek, melyek a hibás és az egészséges panelek között mutatkoznak.
A hibás panelek hőkamerával úgy azonosíthatóak be, hogy a többi egészséges cellához képest a különféle hibák okán melegebbek a többi panelnél, de panelen belüli hőkülönbségek is kimutathatóak.
Hogyan történik a vizsgálat? Nekem mit kell tennem? Hogyan tájékoztattok a hibáról?
Ha Te is szeretnél meggyőződni napelemcelláid egészségi állapotáról, akkor nincs más dolgod mint az AJÁNLATKÉRŐ űrlapon keresztül felvenni velünk a kapcsolatot. Itt röviden jelezd nekünk a problémát és mi a leghamarabb visszahívunk, hogy megbeszélhessük a részleteket. Ezt követően már időpontegyeztetés sem szükséges, mivel a vizsgálat ideje alatt neked nem is szükséges otthon lenned. Mi elvégezzük a szükséges méréseket, amiről jegyzőkönyvet készítünk. Ezen jegyzőkönyv birtokában pontosan látható lesz, hogy melyik panel melyik cellájánál jelentkezik a hiba.
